要求按照國家制圖標準繪制，但是也要求結合注塑模具廠家標準和國家未規定的廠家習慣畫法。在畫模具總裝圖之前，應繪制工序圖，并要符合制件圖和工藝資料的要求。由下道工序保證的尺寸，應在圖上標寫注明“工藝尺寸”字樣。如果成型后除了修理毛刺之外，再不進行其他機械加工，那么工序圖就與制件圖完全相同。

注塑模具廠家在工序圖下面標出制件編號、名稱、材料、材料收縮率、繪圖比例等，通常就把工序圖畫在模具總裝圖上。繪制總裝圖盡量采用1：1的比例，先由型腔開始繪制，主視圖與其它視圖同時畫出。

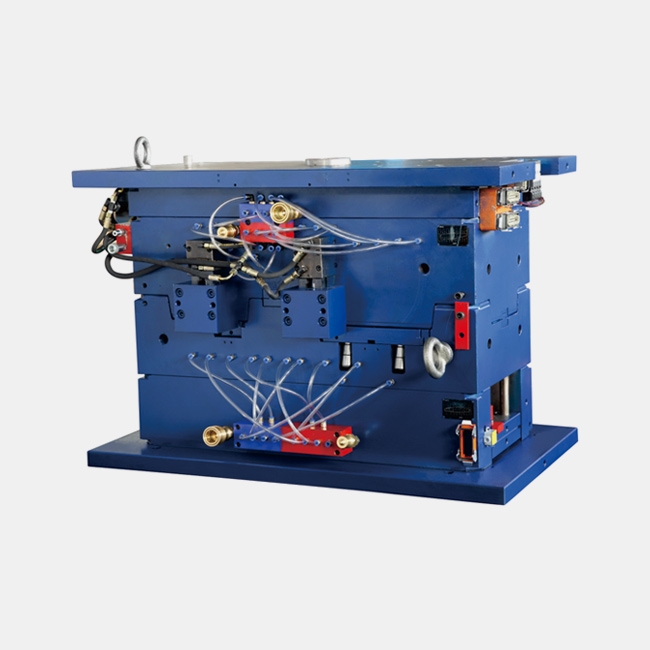

模具總裝圖應包括以下內容：

1)模具成型部分結構。

2)澆注系統、排氣系統的結構形式。

3)分型面及分模取件方式。

4)外形結構及所有連接件，定位、導向件的位置。

5)標注型腔高度尺寸(不強求，根據需要)及模具總體尺寸。

6)輔助工具(取件卸模工具，校正工具等)。

7)按順序?qū)⑷苛慵蛱?hào)編出，并且填寫明細表。

8) 標注技術要求和使用說明。

模具總裝圖的技術要求內容：

1)對于模具某些系統的性能要求。例如對頂出系統、滑塊抽芯結構的裝配要求。

2)對模具裝配工藝的要求。例如模具裝配后分型面的貼合面的貼合間隙應不大于0.05mm模具上、下面的平行度要求，并指出由裝配決定的尺寸和對該尺寸的要求。

3)模具使用，裝拆方法。

4)防氧化處理、模具編號、刻字、標記、油封、保管等要求。

5)有關試模及檢驗方面的要求。
